Steel Koneksyon Plak
Faktori ou fè konfyans Steel Connection Plak|GNEE
GNEE Steel Structure se yon manifakti pwofesyonèl plak koneksyon asye nan Lachin, ki pwodui plak episur, plak baz, plak gousset, plak fen, ak pon U-rib pou pwojè asye estriktirèl atravè lemond.
Tout pwodwi yo fabrike dapre AISC 360-22, Eurocode 3 EN 1993-1-8, ak GB 50017-2017 estanda, lè l sèvi avèk klas asye soti nan Q235B a Q420B (GB), A36 a A709 (ASTM), ak S235JR a S460JR a S460N-80mm dimansyon ak yon epesè maksimòm de 6mm (80mm). 12,000mm × 3,000mm. Etablisman nou an opere anba ISO 9001:2015 ak CE make (EN 1090) ak sètifikasyon AWS D1.1, ekipe ak koupe plasma CNC, koupe lazè, liy perçage, ak tès NDT nan kay la (UT/RT/MT) pou asire chak plak koneksyon asye koutim satisfè kondisyon kalite ou yo.
Sa ki anba la a se seri konplè nou an nan pwodwi plak koneksyon asye, chak konplètman customizable nan desen ou yo ak espesifikasyon.
Ki sa ki Plak Koneksyon Steel?
Plak koneksyon asye yo se eleman asye plat yo itilize pou rantre nan manm asye estriktirèl endividyèl yo - tankou travès, kolòn, aparèy òtopedik, ak eleman bastengal - nan yon kad inifye-pote chaj. Yo sèvi kòm koòdone kritik kote fòs yo transfere ant manm ki konekte, sa ki fè yo youn nan eleman ki pi enpòtan estriktirèl nan nenpòt ki bilding asye oswa pwojè pon.
Nan yon estrikti asye tipik ankadre, plak koneksyon parèt nan chak gwo jwenti: kote yon gwo bout bwa rankontre yon kolòn (koneksyon plak fen), kote yon kolòn rankontre fondasyon an konkrè (plak baz), kote de segman nan menm manm nan yo ansanm (plak épissure), ak kote aparèy òtopedik dyagonal konvèje nan yon sèl ne (plak gusset). Chak kalite koneksyon fèt pou transfere konbinezon espesifik fòs axial, taye, ak moman koube pandan y ap kenbe entegrite estriktirèl anba kondisyon chaj estatik ak sismik.
Echèk yon plak koneksyon sèl ka konpwomèt yon sistèm estriktirèl antye. Se poutèt sa estanda konsepsyon entènasyonal yo - AISC 360, Eurocode 3, ak GB 50017 - tout gen dispozisyon detaye pou konsepsyon plak koneksyon, ki gen ladan distans minimòm kwen, espas boulon, gwosè soude, ak kondisyon severite materyèl.
Poukisa chwazi nou?
Custom Fabrication nan desen ou yo
Chak pwojè gen kondisyon koneksyon inik. Voye nou desen magazen ou yo nan fòma PDF, DWG, oswa DXF ak espesifikasyon materyèl, epi nou pwodwikoutim plak koneksyon asyenan dimansyon egzak ou yo — ki gen ladan modèl twou boulon ki pa-estanda, jeyometri plak gousset iregilye, ak distans kwen espesyal.
Twa-Konfòmite Estanda
Nou fabrike an konfòmite ak desen pwojè ki baze souAISC 360-22, EN 1993-1-8, ak GB 50017-2017, ki kouvri twa kòd konsepsyon asye estriktirèl ki pi lajman itilize atravè lemond. Sa vle di kèlkeswa kote pwojè ou a sitiye, nou ka fabrike plak koneksyon ki satisfè baz konsepsyon enjenyè ou a.
Wide Range nan klas asye ak epesè plak
Soti nanQ235B/A36/S235JRpou koneksyon jeneral pouQ420B/A709/S460Npou gwo -joint estriktirèl, nou stock ak trete tout spectre nan klas estriktirèl asye. Epesè plak varye ant6mm a 80mm, ak maksimòm yon sèl -dimansyon plak nan12,000mm × 3,000mm— kouvri tout bagay soti nan onglet taye limyè ak plak epè pon.
Kontwòl Kalite strik
Etablisman nou an opere anbaISO 9001:2015, CE(EN 1090), akAWS D1.1sètifikasyon, ekipe ak koupe plasma CNC, koupe lazè, liy perçage, ak tès NDT konplè (UT / RT / MT). Chak lòd sibi100% enspeksyon dimansyonanvan chajman.Nou sipòte tou enspeksyon twazyèm pati -pa SGS, BV, oswa TUV sou demann.
Klas Steel ak Estanda Konsepsyon
Plak koneksyon asye nou yo disponib nan yon pakèt klas asye estriktirèl pou satisfè kondisyon pwojè diferan. Ou ka chwazi soti nan Q235B a Q420B (GB), A36 a A709 (ASTM), oswa S235JR a S460N (EN) ki baze sou chaj konsepsyon ou ak kòd gouvène. Kit pwojè ou a swiv AISC 360-22, Eurocode 3 EN 1993-1-8, oswa GB 50017-2017, nou fabrike chak plak ak estanda espesifye a. Boulon ki gen gwo fòs nan klas A325/A490 oswa 8.8s/10.9s yo disponib tou pou koneksyon glise kritik.
| Steel klas (GB) | Asye klas (ASTM) | Steel Grade (EN) | Fòs Sede (MPa) | Aplikasyon tipik |
|---|---|---|---|---|
| Q235B | A36 | S235JR | Pi gran pase oswa egal a 235 | Koneksyon jeneral estriktirèl |
| Q355B | A572 Gr50 | S355JR | Pi gran pase oswa egal a 355 | Chaj-koneksyon kote yo pote, kolòn |
| Q390B | A588 | S355J2W | Pi gran pase oswa egal a 390 | Estrikti pon, dezagregasyon asye |
| Q420B | A709 Gr50 | S460N | Pi gran pase oswa egal a 420 | Gwo-joint estriktirèl |
Ka Ekspòtasyon Steel Koneksyon Plak nou yo
Plak koneksyon asye nou yo te ekspòte nan 60+ peyi atravè Azi Sidès, Mwayen Oryan, Lafrik, ak Amerik di Sid — sipòte pwojè soti nan atelye endistriyèl nan enfrastrikti pon ak bilding ki wo-.
Pwojè Atelye Endistriyèl
Ane: 2026
Peyi: Endonezi
Pwodwi: Plak baz kolòn Q355B, plak episaj gwo bout bwa, plak renfortan, GB 50017 -2017 estanda, Sa 2.5 sablaj + epoksidik zenk ki rich Jadendanfan + kouch an poliyiretàn
Kantite: 8 tòn
Pwojè enfrastrikti pon
Ane: 2024
Peyi: Filipin
Pwodwi: ASTM A709 Gr50 plak bastengal gousset, orthotropic Pont U-kot, plak episur travès, AASHTO LRFD / AWS D1.1 estanda, CNC plasma koupe ak primè boutik.
Kantite: 15 tòn
Pwojè Power Plant
Ane: 2020
Peyi: Ouzbekistan
Pwodwi: S355JR gwo -plak baz devwa (60mm epè), plak fen, onglè taye, Eurocode 3 EN 1993-1-8 estanda, piki eksplozif ak pentire
Kantite: 12 tòn
Pwojè depo
Ane: 2021
Peyi: Arabi Saoudit
Pwodwi: A572 Gr50 kolòn kolòn plak, plak baz, plak fen, AISC 360 -22 estanda, epoksidik zenk ki rich Jadendanfan + an poliyiretàn.
Kantite: 6 tòn
Pwojè bilding ki wo -
Ane: 2025
Peyi: Nijerya
Pwodwi: S355JR plak fen gwo bout bwa, plak baz kolòn, onglet taye lenn, Eurocode 3 EN 1993 -1-8 estanda, epoksidik zenk ki rich primè + fini an poliyiretàn
Kantite: 10 tòn
Pwojè Port Facility
Ane: 2023
Peyi: Chili
Pwodwi: A572 Gr50 plak gousset, plak épissure, plak baz, AISC 360-22 estanda, epoksidik zenk ki rich primè + fini an poliyiretàn
Kantite: 9 tòn
Pwosesis Faktori nan plak Koneksyon Steel nou an
Chak plak koneksyon asye nou pwodui ale atravè yon pwosesis fabrikasyon senk-etap estrikteman kontwole - soti nan enspeksyon matyè premyè rive nan anbalaj final - asire presizyon dimansyon, entegrite soude, ak bon jan kalite kouch ki satisfè kondisyon pwojè entènasyonal yo.
| Etap | Pwosesis | Ekipman / Metòd | Pwen kontwòl kle yo |
|---|---|---|---|
| 1. Materyèl & Koupe | Plak asye enspeksyon klas ak koupe nan gwosè | CNC plasma koupe, koupe lazè | Sètifikasyon klas, bon jan kalite kwen, tolerans dimansyon |
| 2. Forage | Fè twou boulon pou chak desen | Liy perçage CNC, machin perçage | Dyamèt twou, espas, distans kwen, presizyon pozisyon |
| 3. soude | Asanble nan rèd, plak fen, ekipman gousset | Soudeur kalifye pou chak AWS D1.1 / GB 50661 | WPS/PQR, soude pénétration total/pasyèl, soude file |
| 4. Tretman andigman | Eksplozif ak kouch | Sandblasting nan Sa 2.5, primè epoksidik, kouch an poliyiretàn, galvanizasyon cho -(ASTM A123) | Kouch epesè, adezyon, pwoteksyon konplè |
| 5. Enspeksyon & anbalaj | Enspeksyon dimansyon ak NDT, anbalaj pou chajman | UT / RT / MT tès, sèk fim epesè kalib, anbalaj pwoteksyon | 100% chèk dimansyon, entegrite soude, pwoteksyon machandiz lanmè |
Kontwòl Kalite
Chak plak koneksyon asye sibi enspeksyon strik nan twa etap - anvan, pandan, ak apre pwodiksyon - pou asire konfòmite konplè ak desen ou yo ak estanda pwojè yo.
| Etap | Atik enspeksyon | Metòd / Ekipman |
|---|---|---|
| Materyèl k ap rantre | Verifikasyon klas asye, chèk sètifika moulen, enspeksyon defo sifas | MTC revizyon, enspeksyon vizyèl, tès espektwomèt |
| Nan-Pwosesis | Dimansyon plak apre koupe, dyamèt twou ak pozisyon, bon jan kalite soude | CNC machin pwòp tèt ou -tcheke, mezire kasèt, kalib, enspeksyon vizyèl soude |
| Final Enspeksyon | Epesè plak, longè, pozisyon twou, distans kwen, entegrite soude, epesè kouch | 100% enspeksyon dimansyon, tès NDT (UT / RT / MT), kalib epesè fim sèk |
Kapasite tès NDT:
| Metòd | Ki sa li detekte | Lè Aplike |
|---|---|---|
| UT (Tès à) | Defo soude entèn - porosite, salop, mank de fizyon | -Pénétration konplè soude sou plak epè (Pi gwo pase oswa egal a 25mm) |
| RT (Tès radyografi) | Defo soude entèn ak dosye fim pèmanan | Soude kritik ki mande dokiman |
| MT (Tès patikil mayetik) | Fant sifas ak tou pre-sifas | Filet soude, sifas soude Groove |
Remak: Twazyèm -enspeksyon paSGS, BV, oswaTUVsipòte sou demann.
Ki jan yo chwazi plak koneksyon asye dwat yo?
Chwazi plak koneksyon dwat la enplike nan evalye plizyè faktè kle, Lè sa a, matche yo ak kalite pwodwi ki kòrèk la.
Faktè kle pou konsidere:
| Faktè | Kisa pou Detèmine | Poukisa li enpòtan |
|---|---|---|
| Kalite koneksyon | Moman, taye, oswa axial-sèlman | Detèmine kalite plak (plak fen, tab taye, epis, oswa gousset) |
| Chaj konsepsyon | Fòs axial, taye, moman koube | Detèmine epesè plak, kantite boulon, kalite soude |
| Steel klas | Koresponn ak manm ki konekte yo | Plak ki pi ba-nan jwenti ki gen gwo-fòs kreye lyen fèb |
| Gouvène estanda | AISC 360, Eurocode 3, oswa GB 50017 | Dwe matche ak kote pwojè a ak baz konsepsyon enjenyè a |
| Pwoteksyon korozyon | Kouch epoksidik, galvanize, oswa dezagregasyon asye | Depann sou anviwònman sèvis |
| Kalite twou boulon | Estanda, gqo, oswa fant | Afekte tolerans ak distans kwen pa AISC Tablo J3.3 |
Koresponn ak bezwen ou yo ak pwodwi nou yo:
| Si Koneksyon Ou Mande... | Ou Bezwen | Gade pwodwi |
|---|---|---|

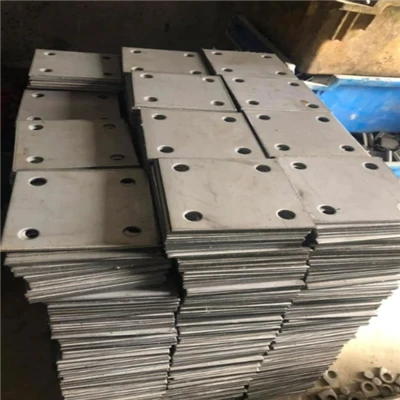

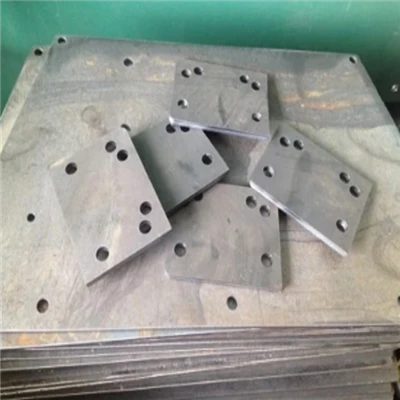

| Pwolonje gwo bout bwa oswa longè kolòn | Plak épissure | Estriktirèl Steel Splice Plak |

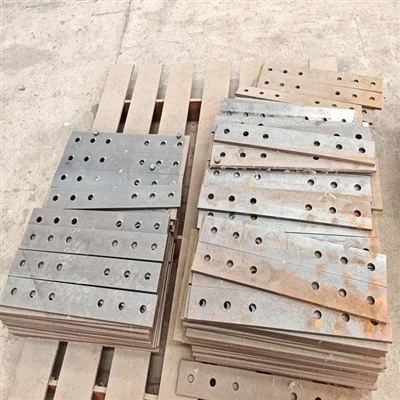

| Gwo -splicing fòs pou manm lou yo | Plak épissure ki gen gwo -fòs | Segondè -Fòs Custom Splice Plates |

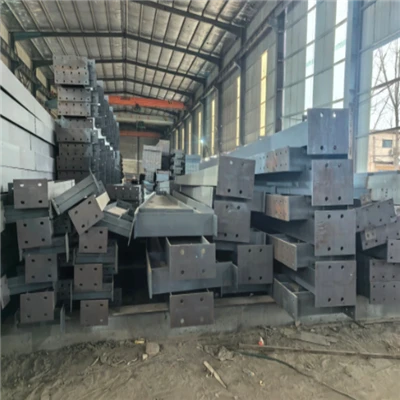

| Ancrage kolòn nan fondasyon konkrè | Plak baz yo | Segondè fòs asye plak baz |

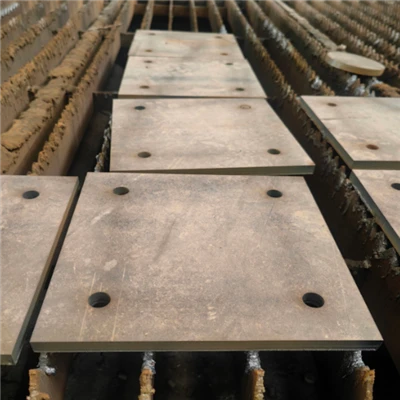

| Kolòn lou nan gwo-wojè oswa pwojè endistriyèl | Plak baz lou- | Gwo-Plak de baz pou kolòn |

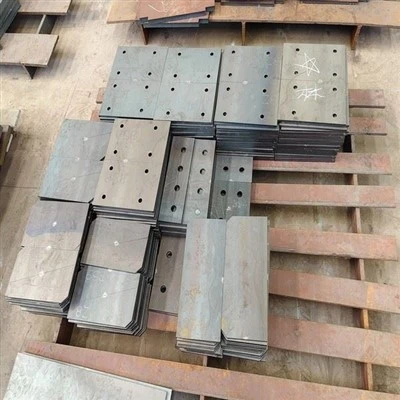

| Plak baz koutim pou pwofil kolòn espesyal | Plak baz koutim | Custom Heavy -Devwa plak baz asye |
| Jwenti bastengal oswa entèseksyon antravay | Plak gusset | Custom estriktirèl Steel Gusset Plak |

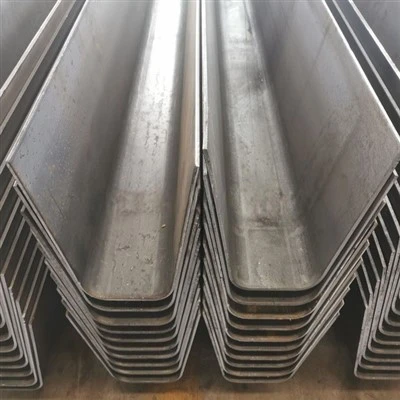

| Orthotropic pon pon rèd | Pon U-rib | Steel Bridge U-rib |
Pwosesis sèvis nou an
Soti nan revizyon desen jiska livrezon final la, nou bay sèvis fen-a-pou ouplak koneksyon asyepwojè:
| Etap | Etap | Ki sa nou fè |
|---|---|---|
| 1 | Revizyon desen | Voye nou desen plak koneksyon ou yo (PDF/DWG/DXF) ak dimansyon plak, modèl twou, ak detay soude. Pa gen desen ankò? Enjenyè nou yo ka desine plak episur, plak baz, plak gousset, ak plak fen ki baze sou kalite koneksyon ou ak chaj konsepsyon. |
| 2 | Konfimasyon Desen | Nou revize dyamèt twou, espas, distans kwen, epesè plak, ak kalite soude, make nenpòt pwoblèm pou chak AISC / Eurocode 3 / GB 50017, epi konfime desen final boutik avèk ou. |
| 3 | Sitasyon | Pri kalkile baze sou klas asye (Q235B–Q420B / A36–A709 / S235JR–S460N), epesè plak (6–80mm), kantite twou, tretman sifas, ak pò destinasyon. |
| 4 | Kontra & Depo | Apre konfimasyon pwopozisyon an, nou siyen kontra a epi kòmanse pwodiksyon lè nou resevwa depo garanti a |
| 5 | Pwodiksyon | CNC plasma / koupe lazè → CNC pwensonaj / perçage twou boulon → soude nan rèd ak ekipman gousset → tretman sifas (Sa 2.5 eksplozif + epoksidik / galvanize), tout pou chak desen konfime |
| 6 | Enspeksyon Kalite | 100% enspeksyon dimansyon nan epesè plak, pozisyon twou, ak distans kwen + tès NDT (UT / RT / MT) sou soude + mezi epesè kouch, twazyèm -enspeksyon pati (SGS / BV / TUV) sipòte |
| 7 | Anbalaj & Loading | Plak chaje ak séparateur pwoteksyon pou anpeche sifas grate, veso ki chaje ak foto |
| 8 | Shipping & Dokimantasyon | Bato nan pò destinasyon ou a ak dokiman ekspòtasyon konplè (CO, Fòm A/E/F, MTC, rapò enspeksyon, lis anbalaj) |
Pwofesyonèl anbalaj & Shipping
| Atik | Detay yo |
|---|---|
| Metòd anbalaj | Plak anpile ak separateur an bwa ant kouch yo anpeche sifas grate; espageti asye pou pake; palèt asye oswa ka an bwa pou ti pati |
| Pwoteksyon imidite | Papye VCI anti-rouye ki vlope andedan, fim plastik deyò pou pwoteksyon machandiz lanmè |
| Loading veso | 20GP / 40GP / 40HQ disponib, chaje foto yo bay anvan ak apre sele |
| Kondisyon anbakman | FOB, CIF, CFR, DDP disponib sou demann |
| Pò Destinasyon | Azi Sidès, Mwayen Oryan, Lafrik, Amerik di Sid, Azi Santral — 40+ peyi yo sèvi |
| Dokimantasyon | Lis anbalaj, fakti komèsyal, CO, Fòm A/E/F, MTC, rapò enspeksyon - tout yo bay pou clearance koutim. |
Valè-Sèvis Te ajoute
Revizyon desen gratis— Enjenyè nou yo tcheke dimansyon, modèl twou, ak detay soude anvan pwodiksyon ak siyale nenpòt pwoblèm.
Traçabilité materyèl— Sètifika tès Mill (MTC) bay ak chak pakèt, trasabilite konplè soti nan moulen asye rive nan plak fini.
Konsiltasyon Pwoteksyon Kowozyon— Nou rekòmande bon sistèm kouch ki baze sou anviwònman sèvis ou.
Rapò Pwogrè Pwodiksyon— Foto chak semèn soti nan koupe rive nan anbalaj, pou ou toujou konnen estati lòd ou a.
Pòt-pou-Pò transpò— Chajman veso, anrjistreman, ak anbake nan pò destinasyon ou ak swiv.
Egzanp Sèvis— Ti pakèt oswa echantiyon plak ki disponib pou konfimasyon bon jan kalite anvan lòd esansyèl.
FAQ
K: Ki kalite plak koneksyon ou fabrike?
A: Nou fabrike plak asye estriktirèl episur, plak baz asye pou kolòn, plak gusset estriktirèl, plak fen, tab taye, ak pon asye U-ribs. Tout pwodwi yo ka Customized nan desen kliyan, ak epesè plak soti nan 6mm a 80mm.
K: Èske ou ka pwodwi plak koneksyon koutim nan desen mwen an?
A: Wi. Voye desen magazen ou yo (PDF, DWG, oswa DXF) ak espesifikasyon materyèl, epi ekip jeni nou an pral revize yo pou fabrikasyon epi bay yon sitasyon. Si ou pa gen desen ankò, nou ka ede ak konsepsyon plak koneksyon ki baze sou kondisyon pwojè ou a.
K: Ki tan tipik nan plon?
A: Tan plon estanda se 25-45 jou soti nan apwobasyon desen jiska chajman, tou depann de kantite lòd, epesè plak, ak konpleksite. Pwodiksyon Rush disponib pou pwojè ijan.
K: Èske ou bay konsèy enstalasyon pou plak koneksyon?
A: Plak koneksyon yo anjeneral enstale pa kontraktè batiman an sou plas. Sepandan, nou ka bay desen enstalasyon ak kondisyon koupl pou boulon ki gen gwo -fòs. Pou pwojè konplèks, nou ka fè aranjman pou yon enjenyè teknik sou sit sou demann.
K: Èske ou ka ede ak konsepsyon plak koneksyon si mwen sèlman gen desen estriktirèl?
A: Wi. Si ou gen desen estriktirèl ki montre gwosè manm ak kalite koneksyon men pa gen okenn detay plak koneksyon, enjenyè nou yo ka desine plak yo - ki gen ladan epesè, kantite boulon, modèl twou, ak kalite soude - ki baze sou chaj konsepsyon ou ak estanda gouvène.
K: Ki epesè maksimòm plak la ak gwosè ou ka trete?
A: Nou ka trete plak jiska 80mm epè ak dimansyon maksimòm de 12,000mm × 3,000mm. Pou plak plis pase 60mm, nou rekòmande S355J2+N oswa A709 Gr50 pou pi bon soudabilite ak severite.
K: Ki dyamèt twou boulon ou ka pwodwi?
A: Twou boulon estanda soti nan Φ17mm a Φ33mm pou boulon M16-M30. Nou menm tou nou pwodwi twou gqo, twou fant, ak twou countersunk pa desen ou yo. Gwosè ki pa-estanda yo ka diskite.
K: Ki kote ou jwenn asye ou a, epi mwen ka presize yon moulen asye patikilye?
A: Nou sous nan gwo moulen asye Chinwa ki gen ladan Shougang, Baosteel, ak Ansteel. Si pwojè ou a mande pou yon moulen espesifik oswa orijin, tanpri presize nan demann ou an - nou pral konfime disponiblite ak nenpòt diferans pri.
Kòm youn nan manifaktirè yo ak founisè ki pi pwofesyonèl plak koneksyon asye nan Lachin, nou gen ekipman pwodiksyon dirijan nan lemonn - ak kapasite manifakti fò. Tanpri asire w ke ou achte plak koneksyon asye Customized nan pri konpetitif nan faktori nou an. Pou sitasyon pi ba, kontakte nou kounye a.
