Sistèm Bracing
Estanda-Konfòme Sistèm Custom Steel Bracing
Sistèm sipò estrikti asye nou yo se konpozan estabilite lateral-konpozan pou plant endistriyèl, depo, pon ak ankadreman komèsyal yo. Gamme pwodwi yo kouvri X-bracing, chevron/K-bracing, pòtal ankadreman atizanal, twati ak miray ranpa, baton sag, mare ak plak koneksyon - tout fèt pou AISC 360, Eurocode 3 (EN 1993-1{-1) ak GB 5001{1}, ak fabrike anba 9001{1}, ak fabrike. (EXC2–EXC4) ak kontwòl kalite ISO 9001. Nou bay klas materyèl sètifye (Q235B / Q355B), galvanize cho oswa pwoteksyon korozyon koutim, tolerans sere ak tan plon kontwole nan pri dirèk manifakti. Pèsonalizasyon gen ladann fabwikasyon nan desen ou yo, gwosè seksyon koutim, detay sou koneksyon, tretman sifas ak espesifikasyon, ak twous boulon ki matche ak klas yo. Voye desen estriktirèl ou yo pou yon sitasyon rapid, san obligasyon.
Pwodwi Sistèm Bracing nou yo
Ki sa ki estrikti Steel Bracing Systems?
Yon sistèm bracing se ankadreman segondè estriktirèl ki transfere chaj lateral - van, sismik, teknik ak fòs tèmik - san danje nan fondasyon an, pou travès prensipal yo ak kolòn yo ka travay avèk efikasite anba chaj. Bracing fè twa travay nan yon fwa: kontwole flambeman nan manm konpresyon Mens, distribye chaj lateral atravè ankadreman an, epi kenbe kontwòl dimansyon pandan batiman an. San li, yon ankadreman nominalman fò ka toujou echwe sou kote lontan anvan manm li yo rive nan kapasite.
Kalite Sistèm Bracing
Sistèm sipò estrikti asyevini nan kèk debaz kalite estriktirèl ankadre, sipòte pa matche tansyon ak konpozan koneksyon. Kalite prensipal yo se:

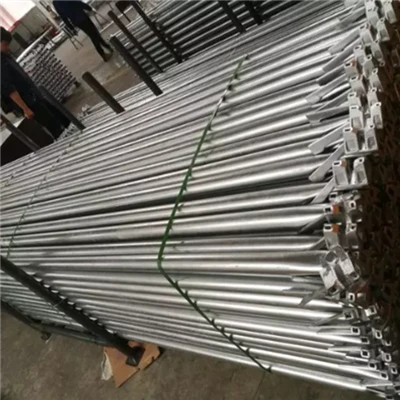

X-Bracing / Cross Bracing
Manm dyagonal yo travèse pou fòme X klasik la — òf lateral ki pi efikas pou ankadreman asye.
Karakteristik:pri ki ba, segondè rèd nan pwa ki ba, vit enstale; li bloke ouvèti fenèt ak pòt epi li ajoute transfè chaj nan mitan -span.
Pi bon pou:plant endistriyèl, depo metal ak ankadreman pòtal limyè.
Chevron / K / V Bracing
Dyagonal yo rankontre ankadreman an nan mitan-wotè (K-kontanj) oswa rantre nan nivo kòd (chevron/V-kontanj), kenbe ouvèti a gratis.
Karakteristik:kite espas pòt ak fenèt klè; sonje ke K-kontanjman pa rekòmande nan zòn ki wo-sismik, kote chevron/V ak yon lyen inik pi pito.
Pi bon pou:ankadreman asye mitan-kote ouvèti yo dwe rete aksesib.
Portal Frame Bracing
De kolòn pòtal ak yon gwo bout bwa fòme yon ankadreman rijid ki pote chay lateral alantou yon pòt.
Karakteristik:aksè klè nèt anba ouvèti a, pa gen okenn dyagonal bloke trafik.
Pi bon pou:gwo ouvèti, twou kamyon ak fason aksè.
Do-kay & Mi Bracing
Bracing do-kay nan plan purlin ak miray ranpa ant kolòn kenbe ankadreman an CLADDING kare.
Karakteristik:sispann woule purlin epi kenbe ankadreman prensipal la kont mouvman lateral-torsionnel anba van.
Pi bon pou:estabilite CLADDING nan estrikti asye long oswa wo.

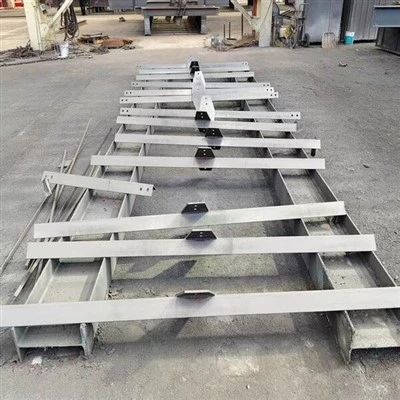

Atèl jenou
Yon dyagonal kout nan nœud kolòn travès-a ajoute rèd lokal nan yon ankadreman asye.
Karakteristik:limyè, fasil enstale, kenbe ouvèti gratis.
Pi bon pou:chaj lejè, platfòm ekipman ak korbèy kote òtograf konplè pa pratik.

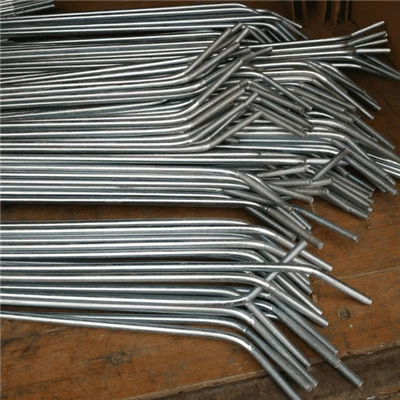

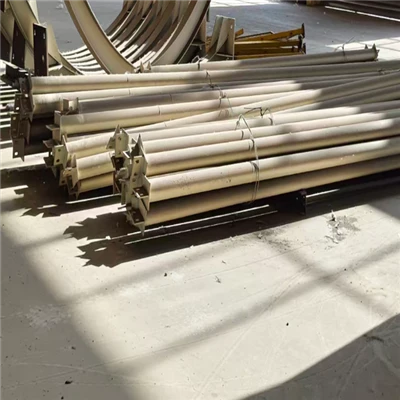

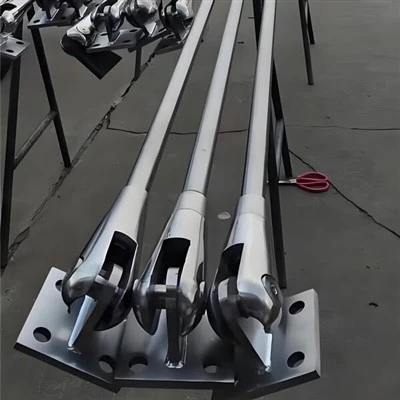

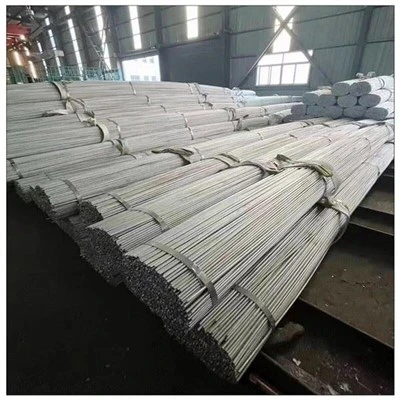

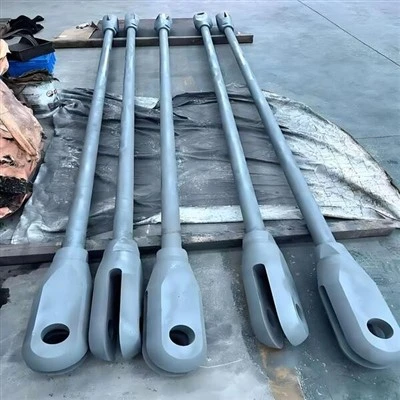

Manm tansyon yo — Sag Rods & Tie Rods
Tij sag yo kenbe panèl ak sentiwon an plas ant ankadreman, pandan y ap mare ak travès mare konekte ak estabilize manm kòm eleman tansyon-sèlman.
Karakteristik:limyè, tansyon-manm sèlman ki pa boukle.
Pi bon pou:estabilize twati ak mi ant ankadreman; sèvi ak asye pur oswa segondè -tansyon pou kondisyon korozivite oswa gwo-chaj.
Ki jan yo chwazi sistèm nan bon bracing?
Seleksyon kondwi pa kat kalite chaj ak jeyometri ouvèti ou yo. De tablo ki anba yo fè lojik sa a tounen yon referans rapid enjenyè ou a ka eskane.
Kalite konparezon
| Kalite | Pi bon pou | Ouvèti / aksè | Konvnab sismik | Pri relatif |
|---|---|---|---|---|
| X-Antrès | Limyè-midye ankadreman ki bezwen gwo rèd nan mens ki ba | Bloke ouvèti fenèt/pòt yo | OK zòn modere | Ba |
| Chevron / V | Mid-monte, libere yon pati nan ouvèti a | Libète tèt ouvèti a | Bon ak lyen inik | Mid |
| K-Antrès | Mid-monte ak fleksibilite ouvèti | Libète ouvèti | Evite zòn ki wo-sismik | Mid |
| Portal Frame | Gwo ouvèti, veyikil/bay chajman | Aksè konplè klè | OK tout zòn yo | Pi wo |
| Do-kay & Mi | Estabilite ankadreman Cladding, purlin anti-woule | n/a | Konplemantè | Ba |
Faktè Desizyon
| Faktè | Kisa pou tcheke | Efè sou seleksyon an |
|---|---|---|
| Chaj van | Ekspozisyon sit, wotè bilding | Gouvène ankadreman limyè ki ba-; ka bezwen griye pi dans |
| Sismik | Zòn, faktè enpòtans | Eskli tansyon-sèlman ak kontrent K-; prefere X oswa chevron ak lyen inik |
| Chaj teknik | Frekans, leve, enpak | Ajoute fatig; mande konpresyon-kapab, repete-manm chaj |
| Efè tèmik | Longè manm, ranje tanperati | Estrikti long yo bezwen koneksyon ranplasman oswa chaj-libere / atout pozisyon |
| Ouvèti / clearance | Pòt, fenèt, transporteurs | Gwo ouvèti eskli X-kontanj → chanje nan pòtal oswa chevron |
| Pri ak korozyon | Bidjè, ekspoze anviwònman | Mete klas materyèl ak espèk sifas (HDG vs pentire) |
Pa sèten?Voye chay ou yo ak layout nou— enjenyè nou yo konfime kalite a ak gwosè ak yon revizyon desen.
Estanda Konsepsyon ak Konfòmite Sistèm Bracing nou yo
Chak sistèm bracing nou fè fèt ak pwodwi nan yon chèn konfòmite konplè - soti nan kòd la gouvène jiska rapò enspeksyon an ou resevwa ak chajman an.
| Etap | Ki sa ki aplike |
|---|---|
| Kòd konsepsyon | AISC 360 (Amerik di Nò) · Eurocode 3 EN 1993-1-1 (Ewòp) · GB 50017 (Lachin) — pou chak mache pwojè |
| Klas ekzekisyon | Fabrike anba EN 1090-1, klas ekzekisyon EXC2–EXC4 depann sou klas konsekans |
| Klas materyèl | Sètifye Q235B / Q355B (opsyon ki gen gwo -fòs), ak sètifika moulen pou trasabilite |
| Kontwòl kalite | ISO 9001: chèk dimansyon, enspeksyon soude, tolerans perçage, fini sifas |
| Chèk kle pou atèl | Koneksyon & fòs gousset, mens manm, kapasite seksyon, rezistans flambe, kowozyon de-evalyasyon |
| Dokiman chajman | Nòt kalkil, desen fabrikasyon, sètifika materyèl (MTC), rapò enspeksyon, lis anbalaj |
Poukisa chwazi nou?
| Avantaj nou | Kisa sa vle di pou pwojè ou a |
|---|---|
| Revizyon desen enjenyè gratis | Konfime kalite, seksyon ak materyèl anvan ou kòmande |
| Estanda-konfòme konsepsyon | AISC / Eurocode / GB konsepsyon ak nòt calc pou apwobasyon |
| Nan-fabwikasyon kay ak QC | ISO 9001 pwodiksyon, sètifika materyèl retrace |
| Tan plon kontwole | Transparan orè pwodiksyon an |
| Pwoteksyon korozyon nan espesifikasyon | Cho -dip galvanize oswa koutim koutim pou anviwònman ou a |
| Fè-a-fabwikasyon desen | Gwosè pèsonalize, ak klas -twos boulon ki matche yo enkli |
Pwodiksyon & Faktori nan sistèm bracing nou yo
Materyèl ak koupe
Sètifye Q235B / Q355B; dlo-jete / wè koupe nan longè egzak, taye plak yo.
Perçage ak pwensonaj
Twou kout pwen oswa komanse fouye pou mezire; twou fant pou-libète tèmik kote sa nesesè.
Soudi & asanble
Soude ki kalifye; gousset-ak-asanblaj plak ak enspeksyon soude.
Tretman sifas yo
Cho -dip galvanize (HDG) oswa eksplozyon + penti abazde espèk ou a; epesè kouch tcheke.
QC & tolerans
Tcheke dimansyon, enspeksyon soude / kouch, trasabilite materyèl, tolerans sere.
Marking & anbalaj
Nimewo pati pou batiman, vlope prèv-wouy ak bwat pou ekspòtasyon.
Aplikasyon pou pwodwi sistèm bracing
| Aplikasyon | Typique atout yo itilize |
|---|---|
| Plant endistriyèl ak atelye | Kolòn X/do-kay atèl sou ankadreman rijid |
| Sant distribisyon / gwo-depo | Pòtal + twati / miray ranpa, gwo zòn klè |
| Bilding agrikòl ak bèt | Limyè miray/do-kay X-kontanj, kab atalaj |
| Komèsyal PEB & biwo yo | Pòtal / chevron, estetik entegre bracing |
| Sal espò ak bilding ki klè- | Atout twati + gwo -tirel tansyon |
| Pon ak pasaj siperyè | Plan / torsional / sipò bracing, deflektè van |
| Enèji renouvlab (racking solè, van) | Bracing pou chaj van sou racking ak gwo fò tou won |
| Mining & enèji lou plant | Trepye- ak tèmik-chaje ankadreman ankadreman |
Anbalaj, livrezon ak tan plon
| Atik | Aranjman estanda |
|---|---|
| Ekspòtasyon anbalaj | Manm mare ak rouye-prèv vlope; plak paletize; ti pati nan kès an bwa |
| Marking | Nimewo pati + referans desen sou chak pake / kès |
| Chaje | FCL / LCL / esansyèl; chaje veso pou ranpli ak pwoteje kago |
| Tèm livrezon | FOB / CIF / DDP / EXW jan yo dakò |
| Dokiman | Fakti komèsyal, lis anbalaj, B/L, sètifika orijin, MTCs, rapò enspeksyon |
| Tan plon (tipik) | Espesifikasyon estanda 15-20 jou · koutim/enjenieri 25-35 jou · gwo pwojè negosyab |
| MOQ | Negosyab pa atik |
FAQ:
Sag branch vs tie rod — ki diferans ki genyen?
Sag baton kouri ant ankadreman yo kenbe purlins ak girts an plas; baton (ak travès mare) konekte manm kòm eleman tansyon-sèlman pou estabilite kwa-ankadreman. Chwazi asye pur oswa segondè -tansyon kote korozyon oswa gwo chaj aplike.
Èske pati yo vini pre-fore, epi yo enkli twous boulon yo?
Wi — CNC pèse oswa fouye twou sou desen ou yo, epi chak lòd voye ak twous boulon klas -matche ak segondè-fòs.
Ki materyèl ak gwosè ki disponib?
Sètifye Q235B / Q355B estriktirèl asye, ak opsyon pur ak segondè -tansyon pou branch bwa; seksyon ak longè yo koupe nan desen ou yo.
Ki pri li, e ki sa quote la gen ladan l?
Sitasyon yo baze sou desen ou yo - klas materyèl, gwosè seksyon, pwa, tretman sifas ak twous boulon - ak galvanizasyon, enspeksyon ak machandiz detaye separeman. Pwojè-kantite lòd pi ba pri inite a.
Ki sa ki MOQ a, epi nou ka kòmanse ak yon jijman?
MOQ varye selon atik - ti pati tansyon yo pi ba pase manm soude. Nou pran lòd jijman epi nou ka echantiyon an premye.
Ki garanti ak apre{0}}lavant ou bay?
Pati yo tcheke nan ISO 9001 ak sètifika moulen; defo verifye yo ranplase. Yo re-twou-kote yo oswa boulon yo re-pa gen okenn frè siplemantè, epi enspeksyon twazyèm pati ki disponib.
Ki pwoteksyon kowozyon nan pati pyès sa yo jwenn?
Cho -dip galvanize selon EN ISO 1461 / ASTM A123 (55-85 µm sou ti seksyon); pi epè HDG oswa duplex penti pou anviwònman kotyè oswa agresif.
Kòm youn nan manifaktirè yo ak founisè ki pi pwofesyonèl nan Lachin, nou gen ekipman pwodiksyon dirijan nan lemonn - ak gwo kapasite fabrikasyon. Tanpri asire w ke ou achte sistèm bracing Customized nan pri konpetitif nan faktori nou an. Pou sitasyon pi ba, kontakte nou kounye a.
