Trusses





Plas referans trase nan liy pwodwi nou an; valè final yo konfime kont desen ou ak spesifikasyon pwojè nan sitasyon pi ba.



Atik	Ranje tipik / kapasite
Klas asye ki disponib	Q235B / Q355B / Q355C&D, S355JR, ASTM A36 (klas ki pi wo, pa egzanp A572 Gr.50, sou demann)
Klè span	Ang: ti-mwayen span · Echafodaj ki ak espas ankadreman: jiska 100 m+ / ultra-gwo span klè
Chaj konsepsyon (referans)	Van 200 km/h · inite entansite sismik Z=4 · chaj vivan 50 kg/m² (pa kòd pwojè)
Tolerans fabrikasyon	Longè ± 2.0 mm · anplasman twou ± 1.0 mm · dwat L/1000
Koneksyon ne	Boulonnen (ang) · soude tubulaires / nœuds espas atravè 5-aks CNC koupe kwaze
Pwoteksyon sifas yo	Cho -dip galvanize (zenk ki pi gran pase oswa egal a 150 µm) oswa piki eksplozyon Sa2.5 + penti
Enspeksyon kalite	UT soude enspeksyon + dimansyon / chèk vizyèl pou chak desen
Desen	PDF / DWG / STEP / Tekla Structures
Konsepsyon lavi sèvis	30+ ane (galvanize, anviwònman endistriyèl ak agrikòl)



Ekipman Steel Truss Faktori nou an



Fabrikasyon bastengal asye swiv yon koupe → asanble → soude → twou → fini chèn, ak kle nou an nan -ekipman kay kouvri chak etap:







Kalite	Karakteristik kle yo	Pi bon pou

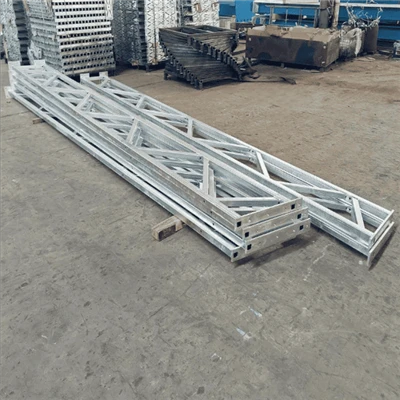

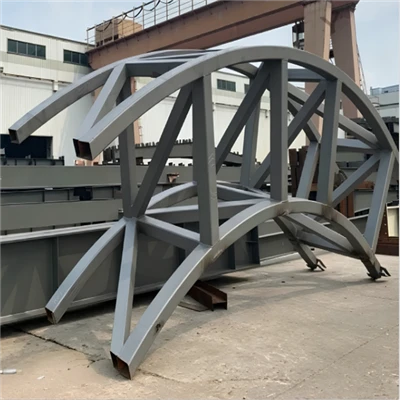

Steel Angle bastengal	Lejè, gwo fòs-a-pwa; boulonnen plat-konsepsyon pake; materyèl ki pi ekonomik	Ti-mwayen span - twati faktori, atelye, koule, sèr

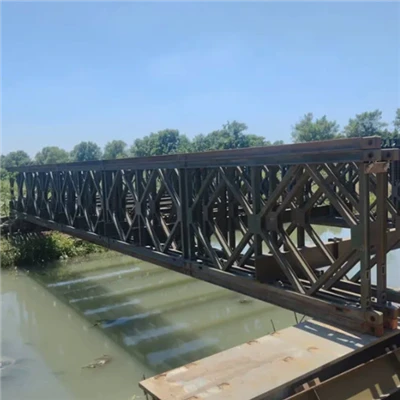

Echafodaj ki asye bastengal	Jiska 100 m + span, rezistans van ki ba, gade pwòp AESS	Estad, tèminal ayewopò, gwo depo, angar

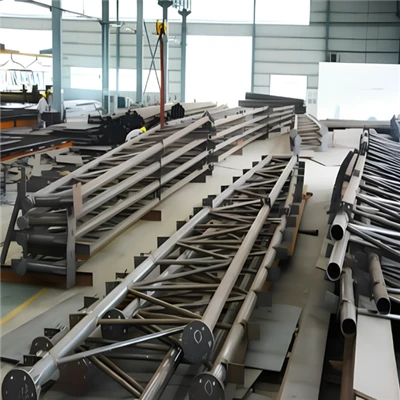

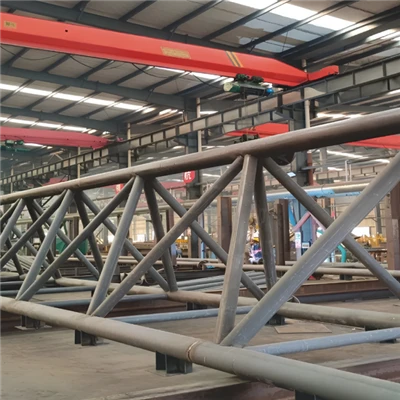

Steel tiyo bastengal	Gwo kapasite chaj, ploge ki kapab itilize ankò-nan sistèm, gwo span klè	Gwo -do-kay, tèren, plant endistriyèl, egzibisyon ak estrikti tanporè

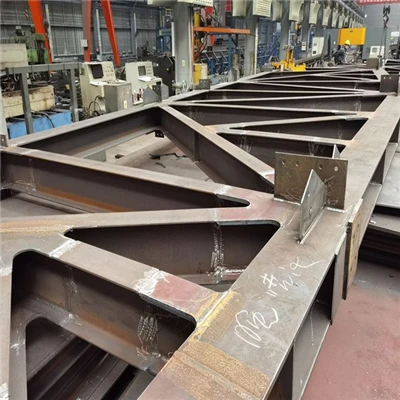

H-Travès Travès	Segondè frigidité ak kapasite chaj, bon -seksyon transvèsal estabilite	Kad endistriyèl, plant lou, gwo bilding
Steel do-kay bastengal	Ankadreman twati ki dirab	Estrikti do-kay komèsyal ak endistriyèl
Gwo -Span / Espas bastengal	Ultra-gwo span klè, pa gen kolòn entèn, limyè, chaj inifòm 3D	Estad, koulwa egzibisyon, tèminal ayewopò, korbèy
Long-Span Steel Truss	Enjenyè pou kolòn-lib endistriyèl ak piblik span	Lontan -do-kay endistriyèl ak bilding piblik yo





Yon bastengal asye se yon fondasyon triyangile nan manm dwat ki konekte nan jwenti. Anba chaj, chak manm pote sèlman fòs axial - tansyon oswa konpresyon - olye ke koube. Paske manm yo ranje nan triyang, estrikti a pa ka chanje fòm san yo pa chanje longè manm yo, ki se sa ki fè li estab ak eksepsyonèlman materyèl -efikas sou tan long.



Trusses yo fèt pou reziste twa gwoup chay: chay vivan (moun, mèb, ekipman), chay mouri (estrikti nan tèt li), ak chay anviwònman (van, nèj, sismik). Konprann ki chay domine pwojè ou a se premye etap la nan chwazi bon bastengal la.









Konfigirasyon		Chaj konpòtman ak karakteristik kle	Pi byen adapte
Pratt Truss (N-konfigirasyon)		Dyagonal pant nan direksyon sant la epi yo nan tansyon anba chaj gravite; trè asye-efikas pou gravite-domine domine.	Gravite-domine ak etaj, span 20-100 m
Warren Truss (W / ekilateral)		Repete triyang, pa gen manm vètikal nan fòm pi, menm distribisyon chaj.	Louvri, egalman chaje span; portik ak travès teknik
Howe Truss		Dyagonal pant deyò ak vètikal nan tansyon; mwens materyèl-efikas pou gravite men okipe ranvèsman chaj soulèvman byen.	Twati kote chaj soulèvman oswa ranvèse yo kritik (bilding louvri)
Fink bastengal		Sidivize W-web ki gen fòm — ekonomik ak lejè.	Twati -kout, apik-anch (~8–20 m), komèsyal lejè
Espas ankadreman (3D bastengal)		Entèrkonekte trench plane fòme yon kadriyaj 3D; ekstrèm span klè ak pataje chaj biaxial.	Angar, koulwa egzibisyon, twati estad, tèminal ayewopò





Chak bastengal yo enjenyè epi tcheke nan-kay anvan fabrikasyon:



 Verifikasyon koneksyon:detay ne yo matche ak konsepsyon manm, ak jwenti tubulaires verifye pa EN 1993-1-8.



 Ka chaj konplè:chaj vivan, mouri ak anviwònman (van, nèj, sismik) yo konbine nan pi move yo, ak soulèvman/van -aspirasyon tcheke pou bilding ki louvri.



 Devyasyon ak kambre:devyasyon mitan-span kenbe nan limit kòd, epi pre-camber aplike kote devyasyon sèvis yo dwe konpanse.



 Efikasite Steel:yon rapò pwofondè ekonomik-a-span (≈1/10–1/15) kenbe tonnaj ak pri nan chèk.



 Planifikasyon dirab:kouch oswa galvanizasyon chwazi pa kategori ekspoze (C2–C5) pou matche ak lavi sèvis.



Chwazi yon konfigirasyon pa span & chaj



Sitiyasyon pwojè a	Konfigirasyon rekòmande
Gravite -dominasyon endistriyèl domine, 20–100 m	Pratt bastengal
Egalman distribye chaj, span louvri, espas regilye ne	Warren bastengal
Kout span (8-20 m), anplasman do kay apik	Fink bastengal
Trè gwo span klè, loading biaxial	Espas ankadreman / tubulaires espas bastengal
Leve oswa ranvèse-chaj kritik (bilding ouvè)	Pratt oswa Howe ak uplift-web oryante



Pa sèten? Voye span ou, chaj ak kòd - enjenyè nou yo pral rekòmande ak gwosè konfigirasyon an pou ou. [Jwenn yon konsiltasyon jeni gratis]





Pri chofè	Efè	Ki jan yo kontwole
Span & pwofondè	Pi long span ak pi fon pwofondè ogmante tonnaj	Sèvi ak yon pwofondè ekonomik-a-pwofondè (≈1/10–1/15)
Chaj konsepsyon	Pi wo nèj/van/sismik/chaj teknik vle di manm ki pi lou	Konfime charj reyalis anvan detaye
Steel klas	Klas afekte gwosè manm ak pri	Gwo -klas fòs sou manm ki chaje anpil ka diminye pwa
Rantre ak detaye	Jeyometri repetitif ak nœuds estanda sove travay	Espesifye nœuds estanda; evite plis detay-fanpan
Fini	Penti vs galvanize diferan nan pri	Koresponn ak kategori ekspozisyon aktyèl la
Kantite ak orè	Pri inite ak machandiz varye selon gwosè pakèt	Lòd pakèt; kenbe yon tan plon reyalis



Voye [span, chaj, kòd ak kantite] ouepi nou pral retounen yon sitasyon detaye pou ou ka wè - ak kontwole - chak chofè pri.









Chak bastengal deplase atravè yon sekans kontwole nan atelye nou an, epi bon jan kalite jere nan chak etap - pa tcheke yon fwa nan fen an. Tablo a make chak etap fabwikasyon ak kontwòl ki aplike nan pwen sa a.



Etap	Pwosesis	Kontwòl kalite aplike
1 · Materyèl k ap rantre	Plak asye, tib ak seksyon te resevwa anba sètifika moulen.	Verifye sètifika moulen kont espèk; tcheke dimansyon, chimi ak pwopriyete mekanik; make klas ak nimewo chalè/anpil pou trasabilite konplè.
2 · Detaye & nidifikasyon	Desen magazen ki te pwodwi nan konsepsyon an; CNC nidifikasyon optimize sede materyèl.	Desen tcheke kont konsepsyon an ak kòd; plan nidifikasyon anrejistre pou presizyon koupe.
3 · Koupe	CNC plasma / gwo bout bwa koupe ak preparasyon biseau pou jwenti soude.	Tcheke dimansyon koupe, kare kwen, ang bizo ak retire fatra; tolerans pou chak [kòd — konfime].
4 · Anfòm-	Sou-asanble yo, plak gousset ak nœuds yo mete ak tach-soude sou jig.	Verifye twou vid ki genyen jwenti, aliyman ak pozisyon manm yo kont desen magazen an anvan soude.
5 · Soude	GMAW / FCAW (SMAW kote sa nesesè) anba paramèt kontwole.	Soude yo mete sèlman pa soude ki kalifye pou chak WPS/PQR apwouve; prechofe ak inter{0}}pase tanperati kote yo espesifye; sekans soude chwazi pou kontwole deformation.
6 · Tès ki pa-destriktif	Enspeksyon soude à (UT) ak/oswa mayetik -patikil (MT).	NDT pa operatè ki kalifye IS0-9712; akseptasyon soude dapre kòd ki aplikab la; retravay yo re-teste.
7 · Koreksyon ak pre-camber	Redresman deformation; pre-camber te aplike kote konsepsyon an mande.	Verifye dwat ak kamber kont egzijans elevasyon/tolerans desen yo.
8 · Pre-asanble/fitting	Esè asanble segman bastengal ak boulonn{0}}koneksyon chèk.	Rapò dimansyon nan asanble pwosè a; konfime koneksyon anfòm anvan tretman sifas yo.
9 · Pwoteksyon andigman	Netwayaj eksplozyon nan Sa 2.5, primè/kouvwi, oswa galvanizasyon cho -(eg Z200+) pou chak kategori ekspoze.	Tcheke pwofil eksplozyon ak epesè kouch / galvanize pou chak spesifikasyon; enspekte pou domaj kouch.
10 · Final enspeksyon & anbalaj	Final QC, make ak anbalaj pwoteksyon.	Finalman chèk dimansyon, rapò QC ak make; anbalaj pwoteje kouti soude ak sifas pou transpò.







Eleman	Materyèl tipik
Chaj prensipal-pote kòd/web	Asye ki gen gwo -fòs: Q355B / Q390B (ekivalan S355/S390)
Manm segondè ak koneksyon	Komen estriktirèl asye: Q235B (ekivalan S235)
Pwoteksyon korozyon	Galvanizasyon cho -dip (eg Z200+), oswa sistèm kouch pou chak kategori ekspoze (C2–C5)

Remak: nou konsepsyon kont kòd entènasyonal ki aplikab (AISC 360, EN 1993 / EN 1090, GB 50017).



Dokiman Kalite Enspektè w la resevwa



Chak lòd bato ak yonQC pakeyon enspektè oswa yon twazyèm pati kapab verifye: sètifika moulen materyèl, rapò soude pou chak WPS/PQR, rezilta NDT (UT/MT), rapò pre-camber ak dimansyon, ak dosye tretman sifas-. Kote sa nesesè, nou defini pwen kenbe pou ou oswa yon twazyèm pati -enspeksyon nan [soude / NDT / final].



Design & Jeni sipò



Pou pwojè ekspòtasyon nou sipòte dokiman jeni yo epi nou bay desen boutik plis ekspòtasyon DXF / IFC pou koule CAD / BIM ou.





Tretman asye yo bay kolòn-libere gratis, ankadreman ki estab ak efikas nan tout endistri ak enfrastrikti — soti nan twati faktori rive nan twati ayewopò.



Ka Pwojè nou yo







Etap	Pratik estanda
Anbalaj	Pakèt, asye-mache ak Matlasye pou pwoteje kouti soude ak sifas galvanize/kouvwi; eleman gwoupe ak make pou idantifikasyon fasil; plat-pake desen boulonnen nich pou maksimize itilizasyon veso yo epi koupe machandiz lanmè.
Transpò	Manm estanda anbake nan resipyan 20'/40' jan sa fèt; plis pase -manm longè fabrike nan segman ak jaden-splis sou plas, ak gid leve ak batiman apwovizyone.
Tan plon	Referans tan yo soti nan siy desen -desen jiska livrezon (nòm endistri yo — orè final la konfime nan lòd epi yo varye selon span, tonaj ak tretman sifas):    Estanda / bastengal limyè (ang, pentire): ≈ 3–4 semèn  Gwo -span oswa gwo bastengal (echafodaj, H- gwo bout bwa, soude): ≈ 5–8 semèn  Galvanizasyon cho -: +1–2 semèn
Sou-sipò sou sit la	Episaj ak batiman konsèy apwovizyone pou manm yo rasanble kòrèkteman sou sit la.





FAQ:



Ki rapò pwofondè-a-span ta dwe itilize twati twati mwen an?



Pou pifò twati twati, yon pwofondè ekonomik se apeprè 1/10-1/15 nan span an. Yon bastengal ki pi fon diminye fòs manm yo ak tonnaj asye men ogmante pri revètman ak headroom, kidonk nou optimize komès -pou span ak chaj ou epi make pwofondè yo chwazi a sou desen magazen an.



Bastengal ang oswa bastengal tubulaires - kiyès mwen ta dwe chwazi?



Angulaj yo se pi ekonomik pou ti-mwayen span ak bato plat pou konsève pou machandiz; tubulèr ak espas bastengal kostim 60 m + span klè ak pi ba rezistans van ak yon aparans pi pwòp. Dispans ou, chaj ak ayestetik deside li - tablo kalite ki anwo a mete kat sa a.



Èske mwen ka revize desen boutik yo anvan fabrikasyon?



Wi. Nou bay desen jeneral-aranjman ak boutik (PDF/DWG) pou revize w ak apwobasyon w anvan nenpòt koupe, epi ekspòtasyon DXF/IFC disponib pou workflow BIM ou. Fabrikasyon kòmanse sèlman apre apwobasyon desen, ki tou fèmen orè a ak pri.



Ki dokiman kalite bato ak bastengal yo?



Chak livrezon akonpaye pa sètifika faktori materyèl, dosye soude, rapò NDT (UT/MT) kote yo espesifye, rapò dimansyon/esè-asanble ak dosye tretman sifas--dosye enspektè ou a atann sou plas la.



Ki jan galvanizasyon cho -plonje afekte pri ak tan plon?



Galvanizasyon ajoute apeprè 1–2 semèn nan tan an plon ak yon siplemantè pou chak-tòn, men li retire touche jaden-e li adapte C3–C5 bò lanmè oswa ekspozisyon endistriyèl. Pou konplètman fèmen, anviwònman ki twò grav penti se altènatif ekonomik la.



Poukisa pri a diferan anpil ant founisè yo?



Sitou klas asye, koneksyon ak tretman sifas yo. Nou pri nan klas materyèl transparan, bidjè epi ba ou yon dekonpozisyon detaye - seksyon pri ki anwo a bay lis sa ki aktyèlman kondwi nimewo a.
