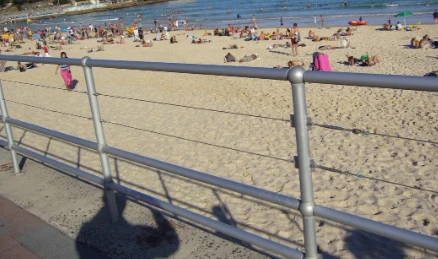

Ranp estriktirèl asye galvanize cho-nou yo fèt pou sekirite pèsonèl yo nan zòn endistriyèl-ki gen gwo sikilasyon, k ap sèvi kòm baryè pwoteksyon solid pou platfòm endistriyèl, pasaj sekirite, ak eskalye lou-nan faktori, depo, ak izin elektrik. Fabrike soti nan asye kabòn (Q235B/Q355B/A36) epi trete ak galvanizasyon cho -pou chak ISO 1461, yo delivre 15-20 ane nan rezistans korozyon nan anviwònman C3-C4. Anplis, nou ka bay dimansyon konplètman Customized, kalite koneksyon, ak baz aliye matche ak desen pwojè ou yo.
Espesifikasyon nan cho -dip galvanised Steel estriktirèl Handrails
| Non | Hot -Plonje galvanize asye estriktirèl balistrad yo |
| Kalite | Boul-Joint / Soude / Boulonnen Sistèm Handrail modilè |
| Materyèl | Kabòn Steel Q235B, Q355B, A36, S275JR |
| Tretman andigman | Galvanizasyon cho -Plonje (ISO 1461 / ASTM A123) |
| Zenk kouch epesè | 70μm ~ 120μm (pou chak ISO 1461, materyèl ki pi gran pase oswa egal a 6mm: min 85μm mwayèn) |
| Dyamèt Eksteryè Tiyo | Φ33.7mm, Φ42.4mm, Φ48.3mm, Φ60.3mm |
| Epesè miray la | 2.0mm, 2.5mm, 2.75mm, 3.0mm, 3.25mm |
| Handrail Wotè | 1000mm, 1100mm, 1200mm (Personnalisable) |
| Kantite ray | 2 ray / 3 ray / 4 ray (personnalisable) |
| Post Espas | 1000mm ~ 1500mm (pa kalkil chaj) |
| Kalite Koneksyon | Boul-Fittings Joint / Joint soude / Bride boulonné |
| Mounting Base | Flange Plak + Boulon Anchor / Dirèk soude sou Steel |
| Kapasite chaj | Fòs orizontal ki pi gran pase oswa egal a 0.75kN/m (estanda) / pi gran pase oswa egal a 1.5kN/m (gwo -devwa) |
| Estanda | OSHA 1910.29, IBC 1015, GB 50352, GB/T 10752 |
| Longè estanda | 3000mm, 6000mm oswa pa Custom Drawing |
Avantaj pwodwi nan Handrails estriktirèl Steel
Rezistans korozyon ak lavi sèvis
Ranp nou yo galvanize cho-an akò ak ISO 1461, ak yonminimòm epesè kouch zenk nan 85 μm (pou epesè materyèl ki pi gran pase oswa egal a 6 mm). Nan C3-C4 anviwònman korozyon (atmosfè endistriyèl tipik), lavi sèvis larive nan 15-20 aneak antretyen nòmalman zewo ki nesesè-ki depase byen lwen poud-pwodwi kouvwi, ki mande repentire chak 3-5 ane.
Kapasite Chaj & Konfòmite Sekirite
Chak sistèm balistrad fèt pou yon chaj liy orizontal 1.5 kN/m pou aplikasyon pou gwo -devwa ak 0.75 kN/m pou itilizasyon endistriyèl estanda,konfòme yo avèk OSHA 1910.29 (200 lbf / 890 N chaj konsantre) ak kondisyon IBC 1015.4. Tès chaj yo fèt sou inite ranp ki fin rasanble yo olye de konpozan endividyèl yo, pou asire sistèm konplè pòs-a-ray-a-baz satisfè faktè sekirite ki nesesè yo.
Kapasite Personnalisation
Tout balistrad yo fabrike nan desen kliyan yo. Nousipòte twa metòd koneksyon: boul-fitting tiyo kranpon (modilè, boulonnen asanble, pa gen okenn sou-sou sit obligatwa), jwenti totalman soude (frigidité maksimòm), ak koneksyon bride boulon (demontable). Baz aliye yo gen ladan plak ank-boulonnen bride (pou fondasyon konkrè) oswa soude dirèk sou estrikti asye ki egziste deja.Dyamèt tiyo, kantite ray, wotè, ak espas pòs yo tout customizable.
Soudi & Kontwòl Kalite
Soudi sefèt pa AWS D1.1 soude sètifye. Chak soude resevwa100% enspeksyon vizyèl, ak tès patikil mayetik (MT) chèk plas sou koneksyon chaj kritik-chemen. Sifas Weld yo tè lis anvan galvanize asire inifòm adezyon zenk. Chak pakèt seanbake ak rapò enspeksyon soude ak Sètifika Tès Materyèl (MTC).
Estanda Sekirite ak Konfòmite Kòd
Yo teste balistrad nou yo pou satisfè nòm sekirite sa yo:
| Estanda | Kondisyon kle | Konfòmite Handrail nou an |
|---|---|---|
| OSHA 1910.29 (USA) | Wotè tren anlè 42" ± 3" (1070mm) | Estanda 1100mm (43.3"), nan ranje |
| Mid-ray nan 19" (483mm) anba ray anwo a | Mid-ray mete nan 500mm anba tren anlè | |
| Kenbe tèt chaje pwen 200 lbf (890N). | 890N teste sou tout asanble (pòs + tren + baz) | |
| Zòtèy tablo 3.5 "(89mm) min. kote danje tonbe | Si ou vle 100mm tablo zòtèy, galvanised matche ak | |
| IBC 1015.4 (Entènasyonal) | Wotè Gad 36"-42" (914-1067mm) | 1100mm (43.3") estanda; 1200mm pou gwo-risk |
| Espas pòs max 8' (2440mm) | Estanda 1200mm (47"); 1000mm pou gwo -devwa | |
| Ouvèti maksimòm 4 "(102mm) esfè | Espas tren 90mm klè, pi sere pase sa nesesè | |
| GB 4053.3 / GB / T 10752-2026 (Lachin) | Wotè endistriyèl Pi gran pase oswa egal a 1100mm; fòs Pi gran pase oswa egal a 1.5kN/m | 1100mm estanda; teste nan chaj liy 1.5kN / m |
| Enpak: Pi gran pase oswa egal a 1.2kN estatik + 0.8m tès gout | Post-jintè tren yo teste, pa gen okenn ka zo kase, devyasyon<10mm | |
| Kowozyon klas ISO 9223 C4 min. | Zenk 70-120μm pa ISO 1461, rated C3-C4 | |
| Fatig nan jwenti Pi gwo pase oswa egal a 2,000,000 sik | Joint boul-teste nan anplitid 500N, 2M sik | |
| ISO 1461 (Galvanize) | Zenk avg Pi gran pase oswa egal a 55μm (t 1.5-3mm); Pi gran pase oswa egal a 70μm (t 3-6mm) | Aktyèl 70-120μm mwayèn, depase minimòm |
| Pa gen ekaye anba tès koube | Tès Bend pase, pa gen okenn detachman kouch |
Remak: rapò tès chaj ak epesè galvanize ka rapòte bay pou chak pakèt.
Aplikasyon nan Handrails estriktirèl Steel
| Aplikasyon | Kondisyon kle | Konfigirasyon rekòmande |
|---|---|---|
| Endistriyèl platfòm ak pasaj pyeton | Pwoteksyon tonbe, rezistans enpak | 3-ray, Φ48.3mm, galvanised cho-plonje |
| Gwo-Eskalye yo | Gwo-trafik, chaj kontinyèl | 2-ray, Φ60.3mm, baz bride + boulon jete lank |
| Plant Power & Petrochemical | Ekstrèm korozyon, ekspoze chimik | Nerjaveèi 316L oswa galvanised + doub kouch, C5 |
| Mining & Port Facilities | Vibration, chaj enpak | Pòs ranfòse, espas 1000mm, gad 4-ray |
| Pwoteksyon Edge do-kay | Pwoteksyon tonbe pou aksè antretyen | Kalite detachable, 4-ray, tablo zòtèy entegre |
Pwosesis Pwodiksyon Hot-Galvanize Steel Striktirèl Handrails nou yo

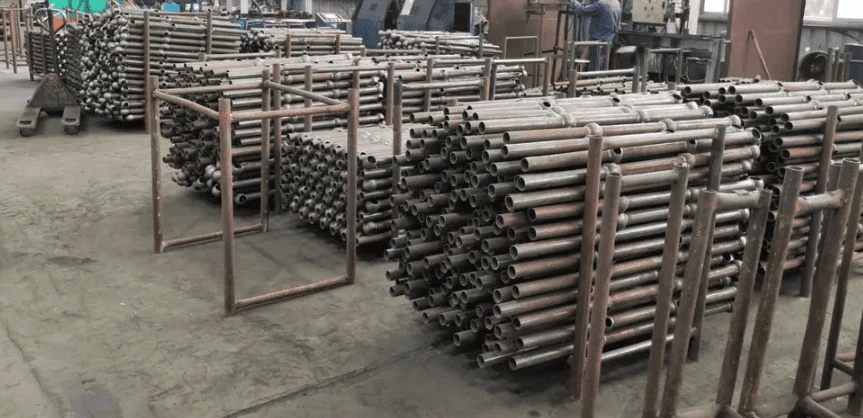

Enspeksyon Materyèl kri
Tiyo asye k ap rantre yo verifye kont MTC (Sètifika Tès Materyèl). Epesè miray la mezire nan plizyè pwen lè l sèvi avèk mezi ultrasons. Se sèlman materyèl ki satisfè espesifikasyon Q235B/Q355B/A36 antre nan pwodiksyon an.
CNC Koupe & Scie
Tiyo yo koupe nan longè konsepsyon lè l sèvi avèk so bann otomatik ak kouto plasma CNC, reyalize tolerans longè ± 0.5mm. Plak flange yo koupe pa plasma CNC soti nan stock plak asye.
Perçage CNC
Twou boulon jete nan baz bride yo komanse fouye sou machin perçage CNC, asire pozisyon egzak ki matche ak layout fondasyon sit - elimine ki koute chè sou-retravay sit la.
Asanble ak soude
Pòs, ray, ak plak baz yo reyini ak soude dapre kòd soude estriktirèl AWS D1.1. Fittings boul-joint yo koupl selon spesifikasyon. Soudeur yo gen sètifye AWS-.
Enspeksyon soude
Chak soude resevwa 100% enspeksyon vizyèl. Koneksyon chay kritik-chemen yo sibi tès patikil mayetik (MT) pou detekte sifas ak -diskontinuite sifas yo.
Cho -Galvanizasyon tranpe
Konplete asanble yo netwaye asid -, koule- kouvwi, ak benyen nan zenk fonn nan ~ 450 degre pa ISO 1461. Epesè kouch zenk yo verifye ak yon kalib mayetik - minimòm 85μm mwayèn pou materyèl ki pi gran pase oswa egal a 6mm.
Final Enspeksyon
Dimansyon yo verifye kont desen yo. Yon rapò enspeksyon dimansyon yo pwodwi ak anbake ak lòd la. Fini sifas, inifòmite kouch zenk, ak koupl koneksyon yo tcheke.
Ekspòtasyon anbalaj
Ranp yo fourni sou ankadreman asye ak fim baryè imidite ak inibitè korozyon. Mak transpò ak lis anbalaj yo aplike pou chak kondisyon ekspòtasyon. Chajman veso asire sekirite machandiz lanmè.
Kontwòl Kalite nou an
Metòd enspeksyon
Enspeksyon vizyèl:100% sou tout soude ak sifas yo
Tès patikil mayetik (MT):Echantiyon sou chay kritik-soude chemen yo
Epesè kouch zenk:Mezi kalib mayetik pou chak ISO 1461, aktyèl 70-120μm
Enspeksyon dimansyon:Mezi kowòdone 3D oswa mezi manyèl kont desen
Verifikasyon materyèl:PMI (Idantifikasyon Pozitif Materyèl) oswa MTC kwa-check
Dokimantasyon pou chak pakèt
Chak chajman gen ladann: Sètifika Tès Materyèl (MTC), Rapò epesè galvanize, Rapò enspeksyon soude, ak rapò enspeksyon dimansyon.
Cho -Plonje asye galvanised estriktirèl Handrails ekspòtasyon ka nou an

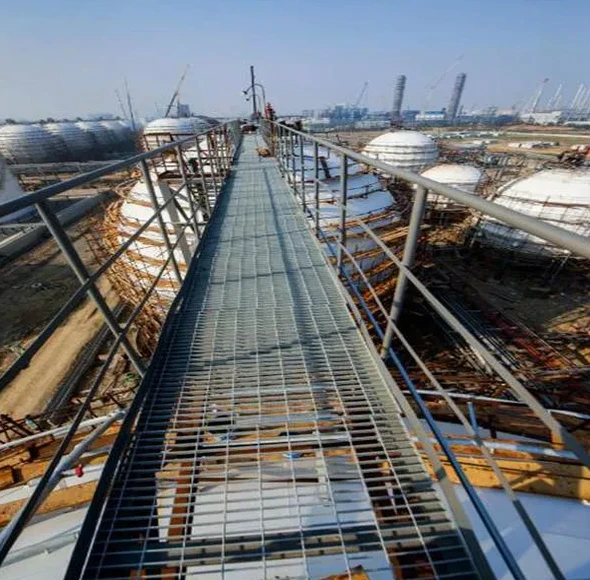

Endistriyèl platfòm Walkway Handrails
Pwodwi:3-ray cho-dip galvanised ball-joint balistrad, Φ48.3mm × 3.25mm
Aplikasyon:Steel platfòm pave pwoteksyon kwen ant estrikti ekipman yo
Kalite koneksyon:Boul-sistèm modilè jwenti (boulon-ansanm, pa gen soude sou sit)
Mete aksan sou:Enstale sou pasaj griyaj asye pandan faz konstriksyon ansanm ak operasyon teknik gwo kay won. Konsepsyon modilè boul-jwenn yo pèmèt asanble rapid sou-sou plas san yo pa soude, adapte ak modifikasyon tanporè platfòm pandan konstriksyon.
Nan-Plant Ekipman Platfòm Eskalye Handrails
Pwodwi:2-rail cho-plonje galvanised soude balistrad, Φ42.4mm × 3.0mm
Aplikasyon:Eskalye asye ak balistrad platfòm alantou veso presyon ak sistèm kanalizasyon
Kalite koneksyon:Konstriksyon konplètman soude ak aliye baz bride
Mete aksan sou:Enstale nan yon anviwònman plant ak veso presyon ak kanalizasyon anlè. Konstriksyon soude bay maksimòm frigidité pou enstalasyon pèmanan. Sifas galvanize te reziste andedan atmosfè endistriyèl ak ekspoze chimik. Sere anfòm ant eskalye ak ekipman adjasan yo mande ang koutim ak ajisteman dimansyon pou chak mezi sit.
Deyò Steel Egress eskalye Handrails
Pwodwi:2-rail cho-plonje galvanised soude balistrad, Φ42.4mm × 2.75mm
Aplikasyon:Rad eskalye deyò deyò asye pou plizyè-etaj endistriyèl bilding
Kalite koneksyon:Soude - poto dirèk-soude sou stringers, priz ray-soude sou poto
Mete aksan sou:Enstale sou eskalye sòti deyò satisfè kondisyon kòd dife bilding. Sifas galvanize cho- ki ekspoze a move tan deyò - pa gen degradasyon kouch apre 6+ mwa sèvis. Espas pòs mete nan 100-120mm pou konfòme li avèk limit ouvèti (pa gen pasaj esfè 100mm). Entegre ak griyaj asye griyaj ak aterisaj plak karo.
Opsyon Fitting & Stanchion

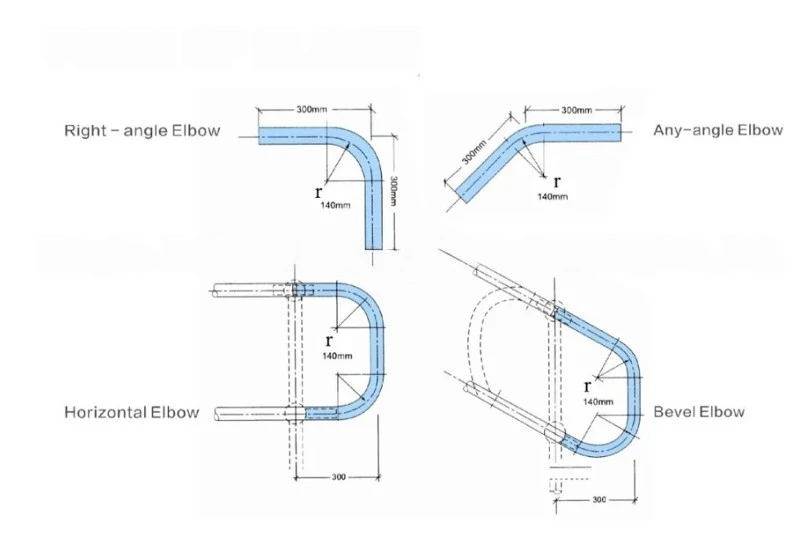

Kalite koud ranp (4 opsyon estanda)
Nou fabrike kat kalite koud estanda pou chanjman direksyon ranp. Koutim ang ki disponib pou chak desen pwojè.
| Kalite | Aplikasyon | Bend reyon |
|---|---|---|
| Koud -ang dwat (90 degre) | Vire vètikal-a-orizontal nan tèt/anba eskalye | R=140mm |
| Nenpòt -ang koud | Ang pèsonalize pou anplasman eskalye ki pa-estanda | R=140mm |
| Koud orizontal | Chanjman direksyon nan chemen dwat oswa kwen platfòm | R=140mm |
| Koud bizote | Koneksyon ranp enkline sou ranp yo ak pasaj pant | R=140mm |
Remak: Tout koud yo fabrike ak materyèl tiyo menm jan ak balistrad, asire inifòm kouch zenk ak aparans konsistan apre galvanize.

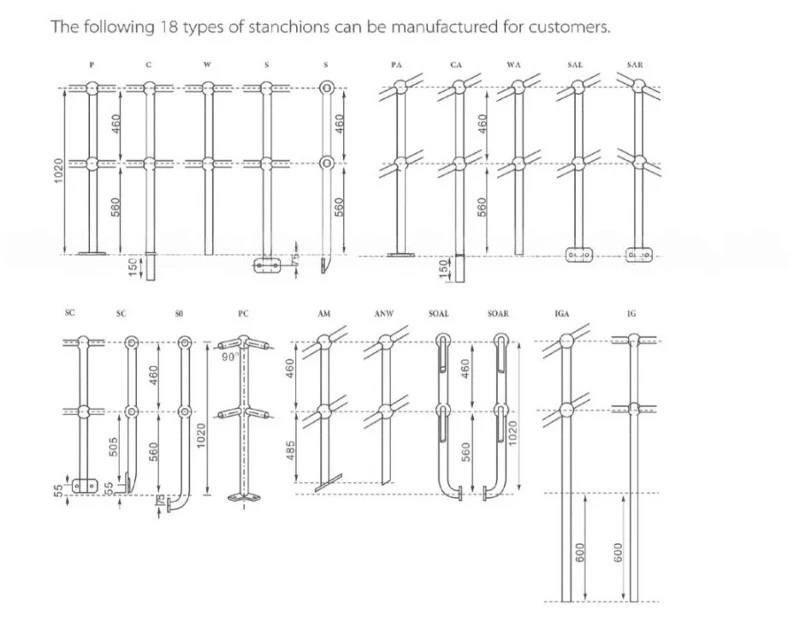

Kalite Stanchion (18 Konfigirasyon Creole)
Nou fabrike 18 kalite estanda estanda ki kouvri tout senaryo enstalasyon ranp endistriyèl komen. Chak kalite ka Customized nan wotè, dyamèt tiyo, ak kalite baz pou chak desen kliyan.
| Kategori | Modèl | Kalite aliye | Aplikasyon tipik |
|---|---|---|---|
| Double-boul ray-anwo | P / C / W / S | Baz bride / antèman dirèk | Kwen platfòm, pave dwat |
| Yon sèl-ray enkline | PA / CA / WA / AM / ANW | Baz bride/Mi-monte | Ranp eskalye, balistrad ranp |
| Panche bò gòch/dwat | SAL / SAR / SOAL / SOAR | Baz bride | Konfigirasyon eskalye simetrik |
| Baz-plak monte | SC / SO / PC | Boulonnen bride (55 × 55mm baz) | Steel griyaj platfòm, enstalasyon detachable |
| Pòs pwolonje | IGA / IG | Pwolonje 600mm embedment | Entègrasyon konkrè, aplikasyon pou gwo-chaj |
Dimansyon estanda estanda:
Wotè total: 1020mm estanda (personnalisable a 1100mm / 1200mm)
Espas tren: 450-560mm ant tren tèt ak mitan
Plak baz: 55 × 55mm estanda (gwosè koutim ki disponib)
Antèman pwolonje: 600mm pou kalite antèman dirèk
Kapasite Personnalisation
Pi lwen pase 18 kalite estanda sa yo, nou fabrike stanchyon konplètman koutim dapre desen pwojè ou a - ki gen ladan ang ki pa-estanda, ray doub-wotè, tablo zòtèy entegre, ak konfigirasyon baz espesyal. Bay desen ou yo epi nou pral matche egzakteman.

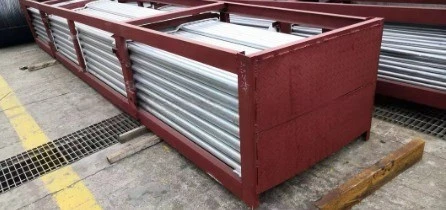

Anbalaj ak livrezon nan cho -Dip galvanize Steel Striktirèl Handrails
| Atik | Detay yo |
|---|---|

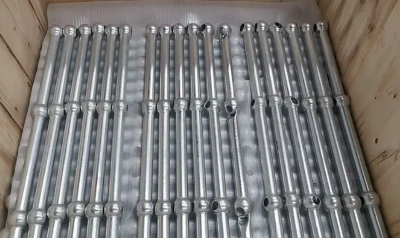

| Anbalaj | Ankadreman an asye + VCI anti-papye rouye + fim PE (prevansyon rouye blan) |
| Ti pati | Koud, plak baz, boulon nan kès separe an bwa |
| Etikèt | Chak pake make: spesifikasyon, kantite, longè, nimewo PO |
| Chaje pò | Kendao / Tianjin (FOB) |
| Kapasite veso | 20GP: ~ 1,500-2,000 mèt lineyè; 40HQ: ~ 3,500-5,000 mèt lineyè |
| Dokimantasyon | Lis anbalaj, fakti, CO, MTC, rapò galvanize, B/L |
| Tan plon | 25-35 jou pwodiksyon + 3-5 jou anbalaj; prese disponib |
FAQ:
Ki wotè balistrad endistriyèl yo ta dwe?
Ranp endistriyèl yo ta dwe 42 pous (1070mm) ± 3 pous pou chak OSHA 1910.29, oswa 36-42 pous pou chak IBC 1015.4. Nan Lachin, GB 50352 mande pou minimòm 1050mm pou rezidansyèl ak 1100mm pou anviwònman endistriyèl. Nou personnaliser wotè pou koresponn ak kondisyon kòd lokal ou.
Ki diferans ki genyen ant ranp galvanised ak asye pur?
Asye galvanised cho -dip se asye kabòn kouvwi ak yon kouch zenk (Pi gwo pase oswa egal a 85μm) - ideyal pou C3-C4 anviwònman endistriyèl nan pri mwayen, ki dire 15-20 ane. Nerjaveèi (304/316) gen rezistans korozyon nannan nan tout materyèl la - adapte pou anviwònman ekstrèm C5 (chimik, bò lanmè), ki dire 25-30+ ane men nan pri siyifikativman pi wo. Pou pifò aplikasyon endistriyèl, galvanize ofri pi bon valè.
Ki kapasite chay ranp gwo-devwa yo bezwen?
Estanda balistrad endistriyèl yo dwe kenbe tèt ak 0.75kN / m chaj liy orizontal. Aplikasyon pou gwo-devwa (zòn ki gen gwo-trafik, zòn ekipman) mande pou plis pase oswa egal a 1.5kN/m. OSHA mande pou 200 lbf (890N) chaj pwen konsantre. Yo teste sistèm lou-nou yo sou asanble konplè - poto, ray, ak baz ansanm - pa sèlman eleman endividyèl yo.
Èske ou ka Customize dimansyon balistrad ak baz aliye?
Wi. Nou fabrike antyèman dapre desen ou yo. Paramèt customizable yo enkli: dyamèt tiyo (Φ33.7-60.3mm), epesè miray (2.0-3.25mm), wotè balistrad, kantite ray, espas pòs, kalite koneksyon (joint boul / soude / boulon), ak baz aliye (plak bride / soude dirèk / entegre).
