Ki jan yon echanjeur chalè travay?

Yo itilize pou transfere chalè ant yon likid (swa likid oswa kòm gaz) ak yon lòt likid (yon lòt likid oswa gaz) san yo pa pèmèt de likid yo antre an kontak dirèk youn ak lòt, echanjeur chalè yo itilize nan tou de pwosesis chofaj ak refwadisman.

Echanjeur chalèyo itilize nan yon seri aplikasyon ki gen ladan èkondisyone, plant chimik, plant petwochimik, raffinerie petwòl, estasyon elektrik, pwosesis gaz natirèl, refrijerasyon, tretman dlo egou, ak chofaj espas. Yo ka jwenn tou nan motè ki degaje konbisyon entèn yo, kote yo pèmèt awozaj motè a koule nan bobin radyatè kòm lè koule pase yo, refwadisman awozaj la pandan y ap chofe lè a.

Yon echanjeur chalè travay pa pèmèt chalè soti nan yon likid pase yon lòt, pi fre, likid san yo pa melanje oswa antre an kontak dirèk.

Pou egzanp, imajine yon tiyo ak yon lòt tiyo alantou li. Tiyo anndan an ta ka pèmèt yon likid cho pase nan li pandan y ap pase yon likid pi fre an menm tan nan tiyo ekstèn lan. Sa a ta pèmèt likid la pi fre diminye tanperati a nan yon sèl la pi cho, kòm likid la pi cho an menm tan ogmante chalè a nan yon sèl la pi fre. Natirèlman, sa a se yon egzanp trè debaz nan echanj chalè, e gen yon kantite lòt faktè yo konsidere lè envestige echanjeur chalè:

1. Pase

Lè w koube tiyo yo, pou egzanp nan yon fòm 'S', ou ka pèmèt likid yo fè plis pase yon sèl 'pase' anvan ou kite echanjeur chalè a. Yon sèl pas se yon tiyo dwat, kote likid la antre nan yon bout epi sòti nan lòt bout echanjeur chalè a jistis byen vit. Yon pas doub itilize yon fòm U-, pou likid la antre epi kite echanjeur chalè a nan menm bout, pwolonje tan ke likid yo ap pase youn-yon lòt nan echanjeur chalè a. Yon pas trip itilize yon fòmasyon 'S' ki gen fòm ki pèmèt likid la vwayaje sou longè echanjeur chalè a twa fwa anvan li sòti. Pi gwo kantite pase, se pi gwo kantite transfè chalè ki disponib - tou senpleman paske likid yo ansanm nan sistèm nan pou pi lontan - byenke sa ka mennen tou nan gout presyon ak yon pèt nan vitès.

2. Tanperati Cross-Souvè

Tanperati kwaze -ki rive lè chalè likid ki pi fre a kòmanse kwaze ak tanperati likid cho a nan echanjeur chalè a. Pa egzanp, lwil oliv k ap antre nan yon echanjeur chalè a 80⁰C ansanm ak dlo nan yon tanperati 30⁰C, ta ka wè tanperati yo kwaze -si lwil la diminye a 50⁰C pandan dlo a rive nan 51⁰C. Nan pwen sa a pi fre likid (dlo) vin pi cho pase lwil la. Tanperati kwaze-sou ka siyifikativman redwi efikasite nan yon echanjeur chalè, patikilyèman lè refwadisman. Sa a ka evite lè w ogmante pousantaj koule likid refwadisman an (gade, 'Tou koule' anba a), kidonk gen plis likid refwadisman nan sistèm nan. Kote tanperati a inevitab, lè l sèvi avèk yon echanjeur chalè plak (gade 'Tip echanjeur chalè, anba a) se pi bon solisyon an.

3. diferans tanperati

Sa a refere a diferans ki genyen nan tanperati ant awozaj la ak likid cho a, ki enpòtan nan yon echanjeur chalè, jan yo montre nan 'tanperati kwa-sou' (anwo a). Refwadisman an ta dwe kenbe nan yon tanperati ki pi ba pase likid cho a, epi, pi frèt awozaj la, pi efikas li pral nan pran chalè soti nan likid la cho.

4. Pousantaj koule

Sa a se kantite likid ki pase nan yon -koupe yon tiyo nan yon peryòd tan espesifik. Li travay kòm volim likid pou chak tan likid la koule - ak yon pi gwo pousantaj koule potansyèlman ogmante kapasite echanjeur chalè a pou transfere chalè. Sepandan, plis likid vle di tou yon pi gwo mas transpòte, osi byen ke ogmante pèt presyon ak vitès.

Echanjeur chalè yo ka klase selon aranjman koule oswa pa konsepsyon echanjeur chalè a tèt li.

Twa klasifikasyon prensipal aranjman koule yo jwenn nan echanjeur chalè yo se paralèl-koule, kontwa koule, ak kwa-koule:

• Koule paralèl:De likid yo antre nan menm fen echanjeur chalè a epi vwayaje an paralèl anvan yo sòti ansanm
• Kontwa koule:Likid yo antre nan kote opoze nan echanjeur chalè a epi vwayaje nan sistèm nan nan direksyon opoze. Sa a se aranjman ki pi efikas nan koule, kòm diferans tanperati mwayèn ant likid yo rete pi wo nan tout sistèm nan
• Kwa-Flow:Nan fòm sa a nan echanjeur chalè, likid yo vwayaje pèpandikilè (nan ang dwat) youn ak lòt

Kòm byen ke aranjman an koule, echanjeur chalè ka kategori pa kalite, dapre konsepsyon fizik echanjeur chalè a:

• Double tiyo:Sa a se kalite echanjeur chalè ki pi senp ki itilize pa endistri. Kòm non an sijere, sa yo konpoze de de tib nan ki likid ka koule. Konfigirasyon koule a ka paralèl oswa kontwa koule, ak kontwa koule pi efikas pandan y ap koule paralèl pi bon si de likid yo bezwen pran nan menm tanperati a. Echanjeur chalè sa yo fasil ak bon mache pou konsepsyon ak kenbe men yo gen yon nivo efikasite relativman ba konpare ak lòt desen.

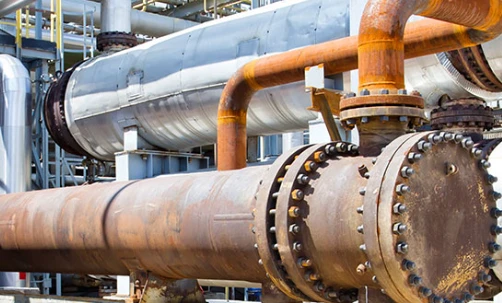

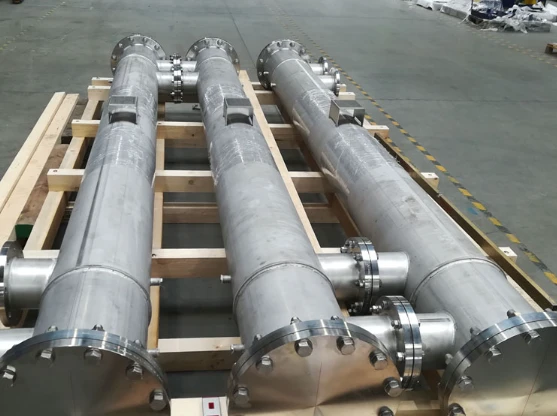

• Koki ak Tib:Koki ak tib echanjeur chalè sèvi ak yon seri tib metal nan ki yon sèl likid ap koule, antoure pa yon koki sele nan ki dezyèm likid la ap koule. Kalite echanjeur chalè sa a travay ak tout kalite koule - paralèl, kontwa ak kwaze - epi yo ka jwenn nan lokomotiv vapè. Baffles yo itilize pou dirije koule likid, pwovoke vibrasyon nan likid la ak sipòte tib yo, pandan y ap najwar yo ka itilize tou ak teknoloji lè-refwadi (tankou motè ki degaje konbisyon entè-refwadisman) pou ogmante zòn transfè chalè.
• Plak/Fin:Kalite echanjeur chalè sa a sèvi ak pil plak metal mens ki kenbe apa pa najwar pou fòme nivo, anpil tankou planche yo nan yon bilding. Sepandan, chak nan 'planche' sa yo se pwòp tèt ou-konpanye ak separe de sa ki anlè a oswa anba a, sa ki kreye yon seri tib sele nan kote likid ka koule. Sa a kreye yon gwo sifas ki kapab chanje chalè rapidman pandan y ap garanti tou koule likid atravè tout sifas transfè chalè a, anpeche stagnation likid ak akimilasyon. Plak yo ka kreye nan diferan gwosè, pwofondè ak fòm, ki gen ladan plak corrugated, plak ak ankadreman, plak ak koki, oswa plak espiral. Yon gwo ajitasyon koule ant plak yo kreye pi gwo transfè chalè ak yon diminisyon nan presyon. Sa a ki kalite echanjeur chalè yo itilize nan aplikasyon pou tankou founo gaz ak chodyèr.
• Lè refwadi:Sa a kalite echanjeur chalè souvan jwenn nan machin ak lòt aplikasyon pou deplase kote dlo fre pa disponib. Olye de likid, sistèm lè refwadi itilize lè fre soti nan yon fanatik oswa koule lè ki te koze pa mouvman machin nan tèt li.
• Kondansasyon, chodyèr ak evaporatè:Sa a ki kalite echanj chalè merite yon mansyone espesyal paske li travay nan yon fason yon ti kras diferan ak sa yo deja dekri. Olye ke mete de likid (cho ak frèt), sa yo itilize refwadisman ak kondansasyon yon gaz cho nan fòm likid (ak vis vèrsa) pou kreye yon sik transfè chalè. Sa a se pwosesis la itilize pa turbin vapè ak dèlko vapè, ki itilize sik la nan vaporize dlo nan vapè ak refwadisman ki vin apre li tounen nan yon likid.
• Rekiperasyon:Yon récupérateur se yon echanjeur chalè ki fèt pou pran chalè ki otreman ta pèdi, tankou chalè ki soti nan yon bilding. Lè cho a dirije soti nan yon kanal ansanm ak yon kanal separe, fèk ap rantre nan likid fre pou kreye yon kontwa koule. Men ki jan yon sistèm vantilasyon rekiperasyon chalè fonksyone, sa ki pèmèt yon bilding vantile ak lè fre san yo pa pèdi tout chalè li nan lè ki pi cho k ap soti.
• Regenerateur:Sa yo kalite echanjeur chalè pèmèt tou de likid yo fèk ap rantre ak sòtan yo deplase nan menm kanal la nan direksyon opoze nan diferan moman. Kòm likid la cho koule soti li bay moute kèk nan chalè li yo Lè sa a, kòm likid la fre koule nan, li ranmase kèk nan chalè a rezidyèl ki te kite la. Sa a se kalite echanj chalè yo itilize nan yon motè Stirling, ki itilize yon piston pou pouse gaz kwense ale ak tounen ant yon sous chalè (tankou yon dife) ak yon zòn ki pi fre, oswa 'lavabo,' kote chalè a pèdi. Sa a ki kalite echanjeur chalè diminye pèt chalè nan yon sistèm pa 'rejenerasyon' chalè a.

Echanjeur chalè yo itilize pou yon pakèt aplikasyon nan tou de itilizasyon endistriyèl ak chak jou.

Pandan ke echanjeur chalè vini nan yon seri de konsepsyon diferan ak sistèm koule, yo tout travay nan yon fason menm jan an; pèmèt kontak tèmik ant yon likid ki pi cho ak yon pi fre (san yo pa melanje aktyèlman), pou de likid yo chofe oswa refwadi youn-lòt kòmsadwa.

Sa a amelyore efikasite machin yo ak lòt inite yo ansanm ak ekonomize depans ak diminye konsomasyon enèji (ak nenpòt enpak anviwònman ki asosye).
